在线硬度计技术方案

1.测量对象

1)材料：6061铝合金

2)直径范围：200-500

3)长度范围：800-2500mm

4)检测部位：瓶身中间部位

5)硬度范围：洛氏硬度90-150HBW（HRB47-84）,可测量压痕范围，压痕半径：0.7mm，压痕深度：0. 08mm

6)年产量：16000只

2.检测标准

1)中国标准GB/T 230. 1 —2018《金属材料洛氏硬度试验第1部分：试验方法》

2)中国标准GB/T 230. 2—2012《金属材料洛氏硬度试验第2部分：硬度计的检

验与校准》；

3)中国标准GB/T 33362—2016《金属材料硬度值的换算》；

4)美国ASTME10《金属材料布氏硬度试验方法》

工作过程

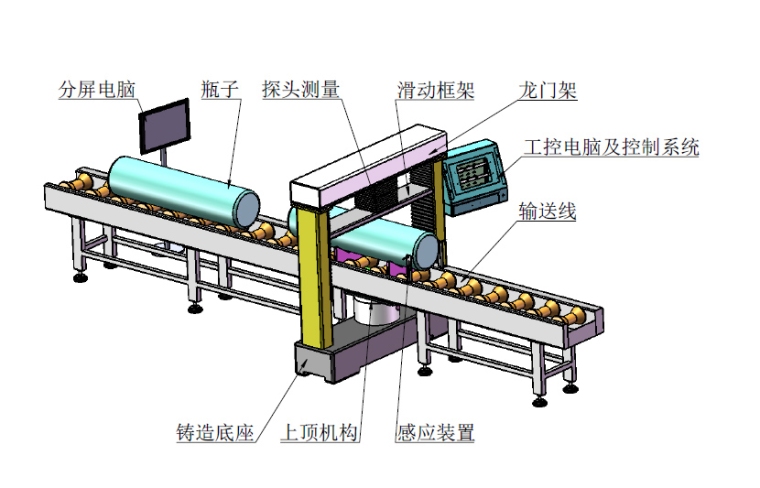

1)在线硬度计的结构及主要组成部分如上图（注：该图根据现场情况将有修改，以经双方协商的、满足实际需求的实物为准）

2)硬度计测量系统和整个流水线通讯、交互，相互交流信息；

3)热处理炉处设置电脑分屏，在分屏界面输入产品相关信息及工件编号，瓶子从炉内出来后，依次到输送平台上，流向后道工序；

4)出炉时的工件编号，自动与其测出的硬度值对应，该编号根据需要，传递给其他工序；

5)产品前行，进入在线硬度计下方，感应开关（位置可以调节）感应到后，限位挡板自动升起，上顶机构顶起瓶子，使瓶子脱离输送带，夹紧装置自动加紧瓶身；测量探头下行，到位后抱闸抱死位置，完成后开始进行硬度测量；

6)硬度测量：门式洛氏硬度计自动完成洛氏硬度的测量，并根据中国标准GB/T33362—2016《金属材料硬度值的换算》将洛氏硬度值转换成布氏硬度值。

7)硬度值显示：测量的洛氏硬度值和转换后的布氏硬度值显示在控制柜上的液晶显示屏上。

8)数据输出：根椐我司提供的检测模板进行数据输出，可以用U盘将数据进行导岀；

9)合格判定：设备对测量值进行判断，硬度测量值在合格范围内时，显示屏上显示绿字；硬度测量值下合格时，显示屏上显示红字，并有声光报警。

10)员工看、听到报警后，可进行手自动将夹紧装置升起，将其测量瓶取出，同时将测量装置进行复位。

11)装置复位：硬度测量头、夹紧装置抬起复位。

12)下料：仪器测量结束后，挡板自动下降，瓶子自动流入到流水线，下一产品自动进入，往复循环。
