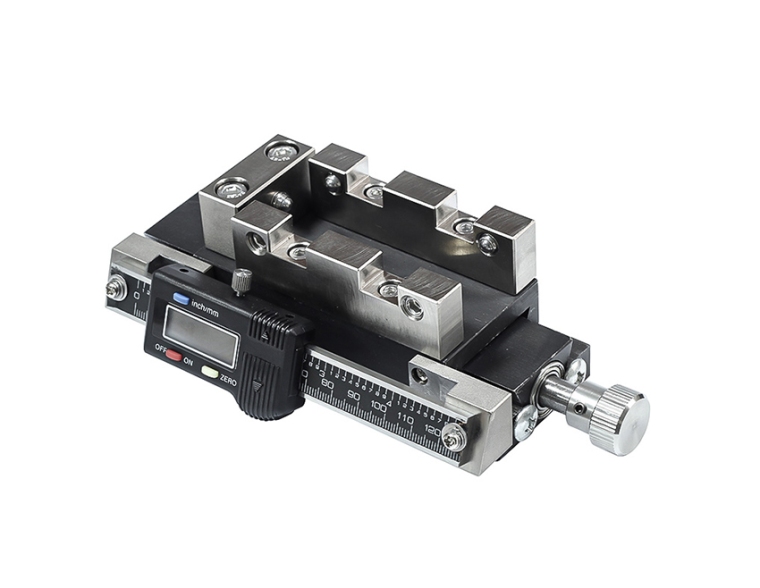

JTM-1000 端淬试验手动样品台

JTM-1000端淬试验手动样品台，按照标准DIN 50191/ISO 642和GB/T225 “钢淬透性的末端淬火试验方法（Jominy 试验）”，实现淬透性曲线手动测量，该手动台实现端淬试样测量时的手动移动。

产品特点

1. 试样装卡方便，定位准确

2. 手动移动样品到下一步测量位置，移动快捷

3, 测量点数及测量位置可设定

技术参数：

1、 该手动台可方便安装到各种型号的洛氏、维氏硬度计；

2、 重复定位：0.01毫米；

3、 控制移动方式：移动手柄。

4、 测量位置：

一般淬透性钢

步 序 1 2 3 4 5 6 7 8

到端点距离（mm） 1.5 3.0 5.0 7.0 9.0 11.0 13.0 15.0

步 序 9 10 11 12 13 14 15

距离（mm） 20.0 25.0 30.0 35.0 40.0 45.0 50.0

低淬透性钢

步 序 1 2 3 4 5 6 7 8

到端点距离（mm） 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0

步 序 9 10 11 12 13 14 15 16

距离（mm） 9.0 10.0 11.0 13.0 15.0 20.0 25.0 30.0

其他测量点及其测量位置，用户可自行移动。

透性的测定方法

试验时，先将标准试样加热至奥氏体化温度，保温30～40min，然后迅速放在端淬试验机上端淬淬火。结束后，取下试样，按照标准的规定，进行硬度测量，最终得出端淬曲线。

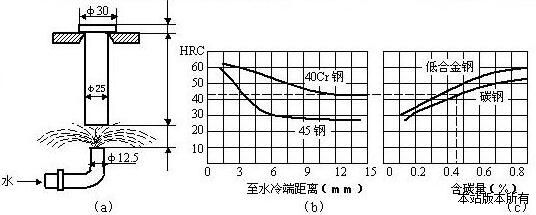

（a）喷水装置；（b）淬透性曲线举例；（c）钢的半马氏体区（50%M）硬度与钢的含碳量的关系
